直线导轨与直线轴承:哪个更好

来源:未知日期:2021/07/14 15:19 浏览:
    围绕直线轴承和直线导轨的应用有很大的混淆。这个问题源于一种普遍的观点,即直线导轨作为最新技术,优于直线轴承。再加上直线导轨比直线滚珠轴承更贵,造成了一种误解,即直线导轨和直线轴承之间的选择纯粹是基于预算。然而,这与事实相去甚远。
    让我们通过两者之间的差异来为自己找出答案。
装载能力

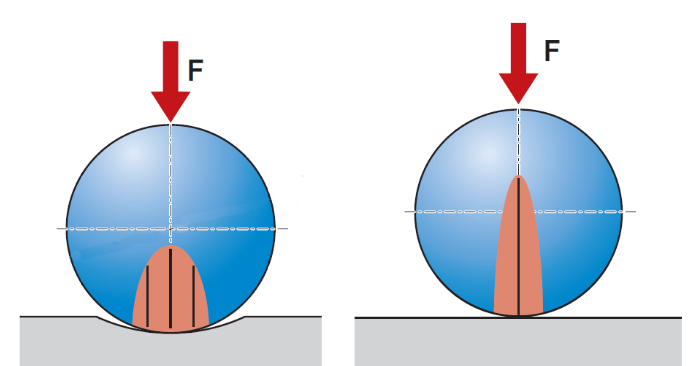

    两者之间的主要区别在于它们的负载能力直线轴承在滚珠和轨道之间提供点接触,从而导致高应力集中。相比之下,直线导轨中存在接触一致性,可显着增加接触面积并降低应力集中,如图所示。因此,直线导轨的额定载荷高于直线衬套。

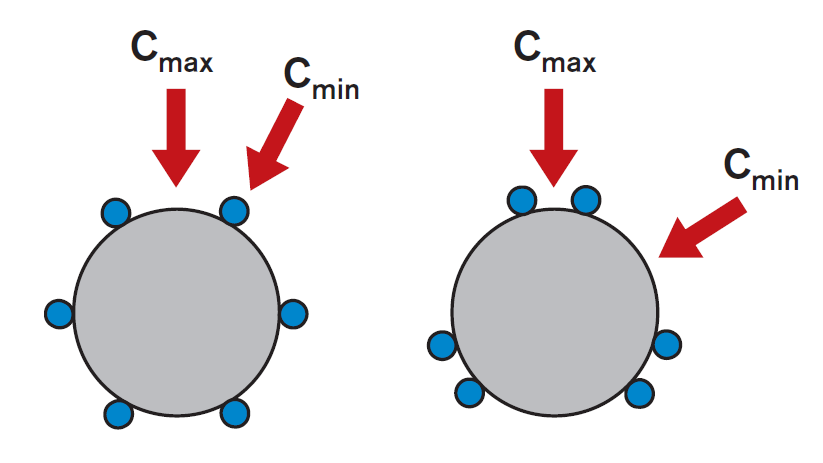

    此外,在直线导轨中,滚珠和滚子通常布置成在所有一般加载方向上提供 45° 的接触角。 因此,在直线导轨的所有四个主要负载平面上,负载能力是相等的。 相反,直线轴承的负载能力取决于负载施加的方向,如图所示。

精度
    在直线轴承中,精度定义为高度随行程长度的变化。直线轴承和直线导轨在每 120 英寸导轨长度上可分别达到 +/- 0.0008 英寸和 +/- 0.0001 英寸的精度 [2]。 因此,对于需要高精度的应用,直线导轨是更好的选择。
速度
    直线轴承也失去了速度竞赛。即使是博世力士乐的顶级滚珠轴承系列,其最大速度也能达到 5 m/s 。 另一方面,通常的直线导轨允许最高速度为 10 m/s。
安装
    直线导轨需要严格的安装程序。导轨必须一直支撑到最后。它也应该被适当地压平和对齐以防止绑定,因为这会导致线性导轨的磨损和过早失效。 相反,直线轴承只能由它们的端部支撑,并且可以承受未加工的表面和不对中。
刚性
    由于贯穿整个跨度的支撑导轨和更高的接触面积,与直线滚珠轴承相比,直线导轨的刚性更高。直线导轨的刚度是直线滚珠轴承的 10 倍。
    此外,直线导轨还可以预加载高达其动态负载的 13%,以进一步提高其刚性。 因此,直线导轨更适合需要精确直线运动的应用。
灵活性
    直线轴承在操作中表现出极大的灵活性。它们可以承受研磨性和腐蚀性污染。与直线导轨相比,它们更能抵抗碎屑,并且在恶劣的环境中表现得相当好。
维护
    直线轴承是相对免维护的。 它们几乎不需要任何润滑。相比之下,直线导轨确实需要定期润滑。
    直线轴承的另一个优势是它们在不同制造商之间的互换性。 它是少数可以在需要时使用制造商的资源轻松互换的线性运动技术项目之一。
    借助上述讨论,我们可以制定一个表格来帮助我们做出明智的决定。 使用它,我们可以开发我们的品质因数,为每个应用程序找到正确的选择。
要求 优先选择
负载能力 直线导轨
精度 直线导轨
速度 直线导轨
安装 直线轴承
刚性 直线导轨
灵活性 直线轴承
维护 直线轴承
维护直线轴承
    尽管如此,如果您仍然感到迷茫或希望有人校对您的选择,您可以随时与我们联系。 我们有优秀的应用工程师随时准备为您提供帮助。
